1、 工程概述
浪涌造成LED路燈系統損壞的原因主要有:
1.1 感應雷:雷電擊中遠處供電線路或因云層之間頻繁放電產生強大電磁感應而產生的高電壓浪 涌,由供電傳輸線路侵入系統造成損害。
1.2 電網過電壓:電網波動過大或供電系統大功率負載開啟或斷開、地極短路、電源線路短路等, 都能在電源線路上產生高壓浪涌,浪涌電壓可達正常電壓的3-5倍,可嚴重損壞設備。
2、 LED路燈供電系統的組成及防雷措施。
2.2 防雷措施
依據GB50343-2012《建筑物電子信息系統防雷技術規范》,供電系統應進行多級防雷保護。根據LED路燈系統現場實際情況,應在配電箱處安裝B級大通流防雷模塊,最大通流量可選60KA,100KA,作為第一級防雷保護,泄放來自高壓線路及三相供電線路侵入的浪涌。
配電箱與LED路燈的距離一般在100米以上,這段單相供電線路如果產生浪涌將會(huì )直接侵入LED路燈系統,而且大通流防雷器泄放大能量浪涌之后殘壓也會(huì )比較高,一般在2500V左右,為了限制殘壓以及防止單相供電線路浪涌的侵入,應該在LED開關電源前安裝LED路燈防雷器來進行末級防雷。

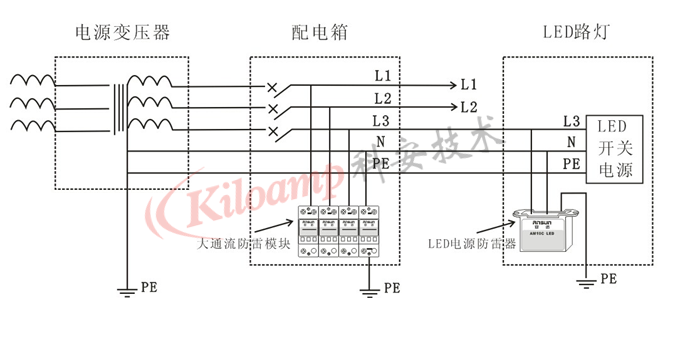

參考下圖:
3、防雷器接地
在LED路燈系統中,不建議將LED防雷器地線直接連接供電系統PE線或鎧裝線金屬外皮,這種情況LED防雷器離PE線的接地點實際會(huì )有較長一段距離,距離太長會(huì )影響防雷器泄放效果。建議做單獨接地,接地常用的材料主要有:銅包鋼接地棒、接地模塊、鍍鋅扁鋼、鍍鋅角鋼等,考慮到成本,建議用鍍鋅角鋼及扁鋼來做接地。
如果LED路燈立桿鋼結構的接地電阻在10歐姆以下,這不需要再另作地網,如果在10歐姆以上,則要在鋼結構的旁邊另做接地體,用5*50*50*2000mm的鍍鋅角鋼打入地下,再用4*40mm的鍍鋅扁鋼把鍍鋅角鋼連接起來,然后用扁鋼將人工地網與鋼結構連接起來。
